Tubi cromati con interno H8
Affidabilità e prestazioni superiori per applicazioni idrauliche

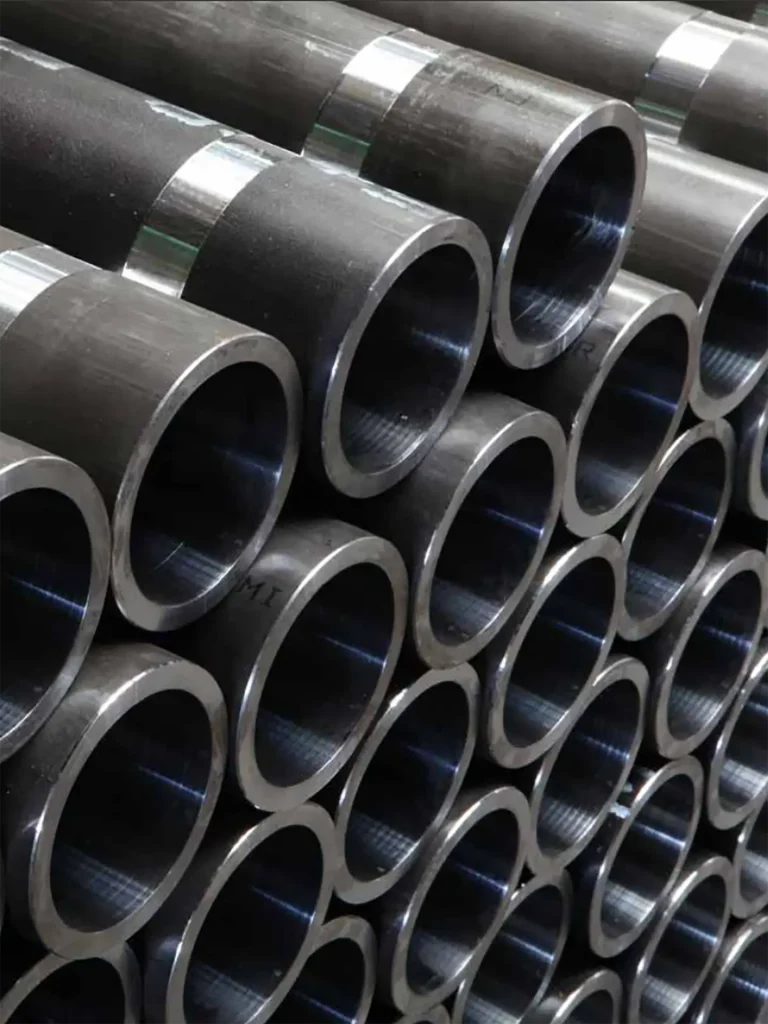

MODERCROMO propone un’ampia gamma di tubi levigati a tolleranza H8, ottenuti da trafilatura a freddo, disponibili sia in versione senza saldatura (seamless) che saldati (welded), per rispondere alle diverse esigenze del settore oleodinamico.
Il tubo grezzo di partenza viene sottoposto a un processo di lavorazione meccanica interna per asportazione di materiale, generalmente mediante rullatura o levigatura, fino al raggiungimento del diametro interno nominale richiesto, mantenendo una geometria stabile e tolleranze dimensionali estremamente precise.
Il foro interno dei tubi è garantito secondo la tolleranza H8 definita dalla norma UNI EN ISO 286-2, con una rugosità superficiale Ra inferiore a 0,4 μm, ideale per applicazioni in cui è richiesto un basso coefficiente d’attrito, elevata tenuta idraulica e massima scorrevolezza del pistone.
Scopri le caratteristiche dei nostri prodotti
| Diametro Esterno | Diametro Interno | Spessore | Peso |
|---|---|---|---|
| mm | mm | mm | kg/m |
| 35 | 25 | 5 | 3,7 |
| 40 | 25 | 7,5 | 6,01 |
| 40 | 30 | 5 | 4,31 |
| 45 | 25 | 10 | 8,63 |
| 45 | 30 | 7,5 | 6,93 |
| 45 | 35 | 5 | 4,93 |
| 50 | 30 | 10 | 9,86 |
| 50 | 35 | 7,5 | 7,86 |
| 50 | 40 | 5 | 5,55 |
| 55 | 35 | 10 | 11,09 |
| 55 | 40 | 7,5 | 8,78 |
| 55 | 45 | 5 | 6,16 |
| 60 | 40 | 10 | 12,32 |
| 60 | 45 | 7,5 | 9,71 |
| 60 | 50 | 5 | 6,78 |
| 65 | 45 | 10 | 13,56 |
| 65 | 50 | 7,5 | 10,63 |
| 65 | 55 | 5 | 7,39 |
| 70 | 40 | 15 | 20,34 |
| 70 | 50 | 10 | 14,79 |
| 70 | 55 | 7,5 | 11,55 |
| 70 | 60 | 5 | 8,01 |
| 75 | 55 | 10 | 16,02 |
| 75 | 60 | 7,5 | 12,48 |
| 80 | 50 | 15 | 24,03 |
| 80 | 60 | 10 | 17,25 |
| 80 | 70 | 5 | 9,24 |
| Diametro Esterno | Diametro Interno | Spessore | Peso |
|---|---|---|---|
| mm | mm | mm | kg/m |
| 85 | 70 | 7,5 | 14,33 |
| 90 | 60 | 15 | 27,73 |
| 90 | 70 | 10 | 19,72 |
| 90 | 75 | 7,5 | 15,25 |
| 90 | 80 | 5 | 10,48 |
| 100 | 70 | 15 | 31,43 |
| 100 | 80 | 10 | 22,18 |
| 100 | 85 | 7,5 | 17,1 |
| 110 | 90 | 10 | 24,65 |
| 120 | 100 | 10 | 27,11 |
| 125 | 100 | 12,5 | 34,66 |
| 130 | 100 | 15 | 42,52 |
| 130 | 110 | 10 | 29,58 |
| 140 | 110 | 15 | 46,22 |
| 140 | 120 | 10 | 32,04 |
| 145 | 120 | 12,5 | 40,82 |
| 150 | 120 | 15 | 49,91 |
| 150 | 130 | 10 | 34,51 |
| 160 | 130 | 15 | 53,61 |
| 160 | 140 | 10 | 36,97 |
| 170 | 150 | 10 | 39,44 |
| 180 | 150 | 15 | 61,01 |
| 180 | 160 | 10 | 41,9 |
| ACCIAIO | NORMA | ROTTURA | SNERVAMENTO | ALLUNGAMENTO |
|---|---|---|---|---|
| Rm N/mm² | Rs N/mm² | A5 min% | ||
| E355 + SR | EN 10305-1 | > 580 | > 520 | 12 |
| E355 + SR | EN 10305-2 | > 580 | > 520 | 12 |
| ACCIAIO | C (%) | Si (%) | Mn (%) | Si (%) | Cr (%) | P (%) | Cr (%) | Mo (%) | V (%) |
|---|---|---|---|---|---|---|---|---|---|
| E355 | max 0,22 | max 0,55 | max 1,60 | 0,1÷0,50 | max 0,025 | - | - | - | - |
| ACCIAIO | NORMA | TOLLERANZA OD | TOLLERANZA ID | RETTILINEITÀ | RUGOSITÀ | |
|---|---|---|---|---|---|---|
| Ra MAX | Rt MAX | |||||
| E355 +SR | EN 10305 - 1 | ISO f7 | ISO H8 | Max 1,0/1000 mm | 0,2µm | 3,00µm |
| EN 10305 - 2 | ISO f7 | ISO H8 | Max 1,0/1000 mm | 0,2µm | 3,00µm | |
Possibili applicazioni
Dove la nostra esperienza GENERA più valore
Grazie a oltre sessant’anni di attività, abbiamo sviluppato competenze solide che ci consentono di offrire soluzioni mirate e affidabili a diversi settori industriali. La nostra esperienza si traduce in qualità costante, innovazione continua e capacità di adattarci alle esigenze specifiche di ogni cliente. Nei contesti più complessi e sfidanti i nostri servizi esprimono al meglio il loro valore, garantendo risultati concreti e duraturi.
Aeronautico
Agricoltura
alimentare conserviero
Ascensoristica
attrezzature parco divertimento
Autocarri Ribaltabili
ecologia - compattatori rifiuti
edilizia
Eolico - Pale Eoliche
forestale
Funivie e Sciovie
Industria
Logistica
Movimento terra
Navale
Neve
Offshore
Paratie sulle dighe
piattaforme sollevatrici idrauliche
sollevamento gru
Trasporti
